| Модель | Диаметр расточной штанги (мм) | Диаметр расточки стандартный (мм) | Расширенный диаметр расточки (мм) | Длинна расточной штанги (мм) | Тип привода |
|---|---|---|---|---|---|

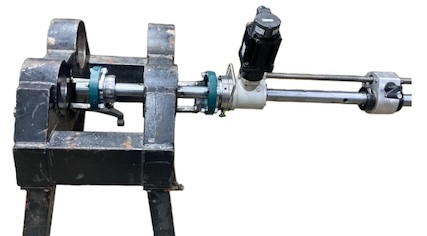

| PSW-B45 | 44,45 | 46 - 400 | 46 - 400 | до 5000 | Электрический Гидравлический |

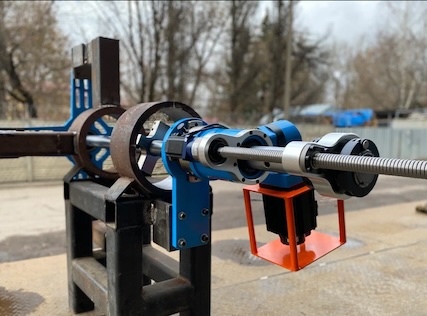

| PSW-B60 | 60 | 65 - 600 | 65 - 800 | до 5000 | Электрический Гидравлический |

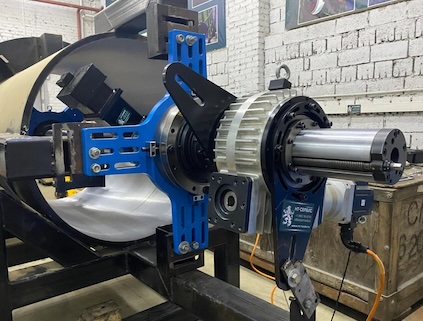

| PSW-B110 | 110 | 190 - 900 | 190 - 1100 | до 6000 | Электрический Гидравлический |
| PSW-B125 | 125 | 200 - 1000 | 200 - 1250 | до 6000 | Электрический Гидравлический |

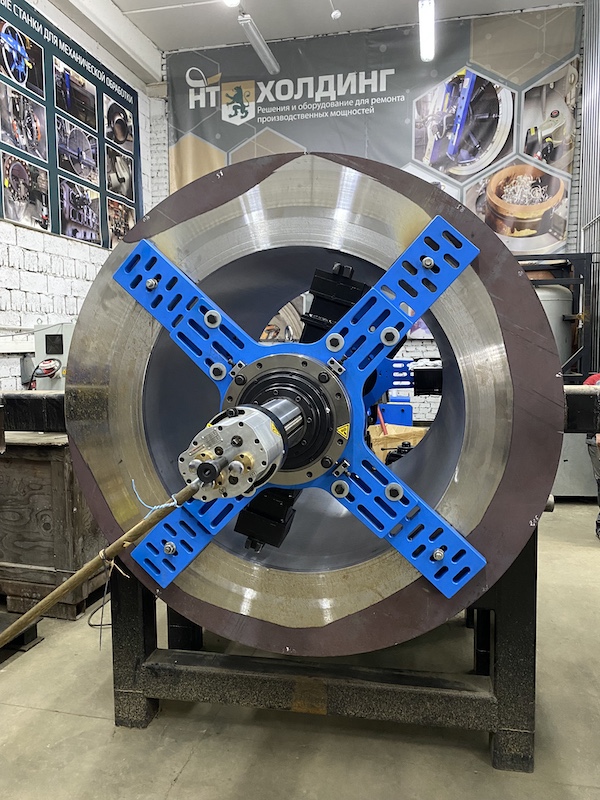

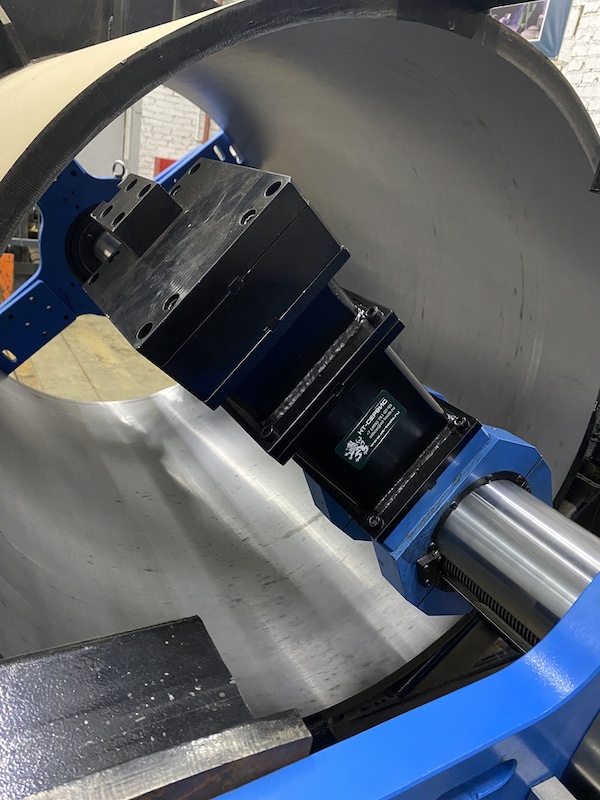

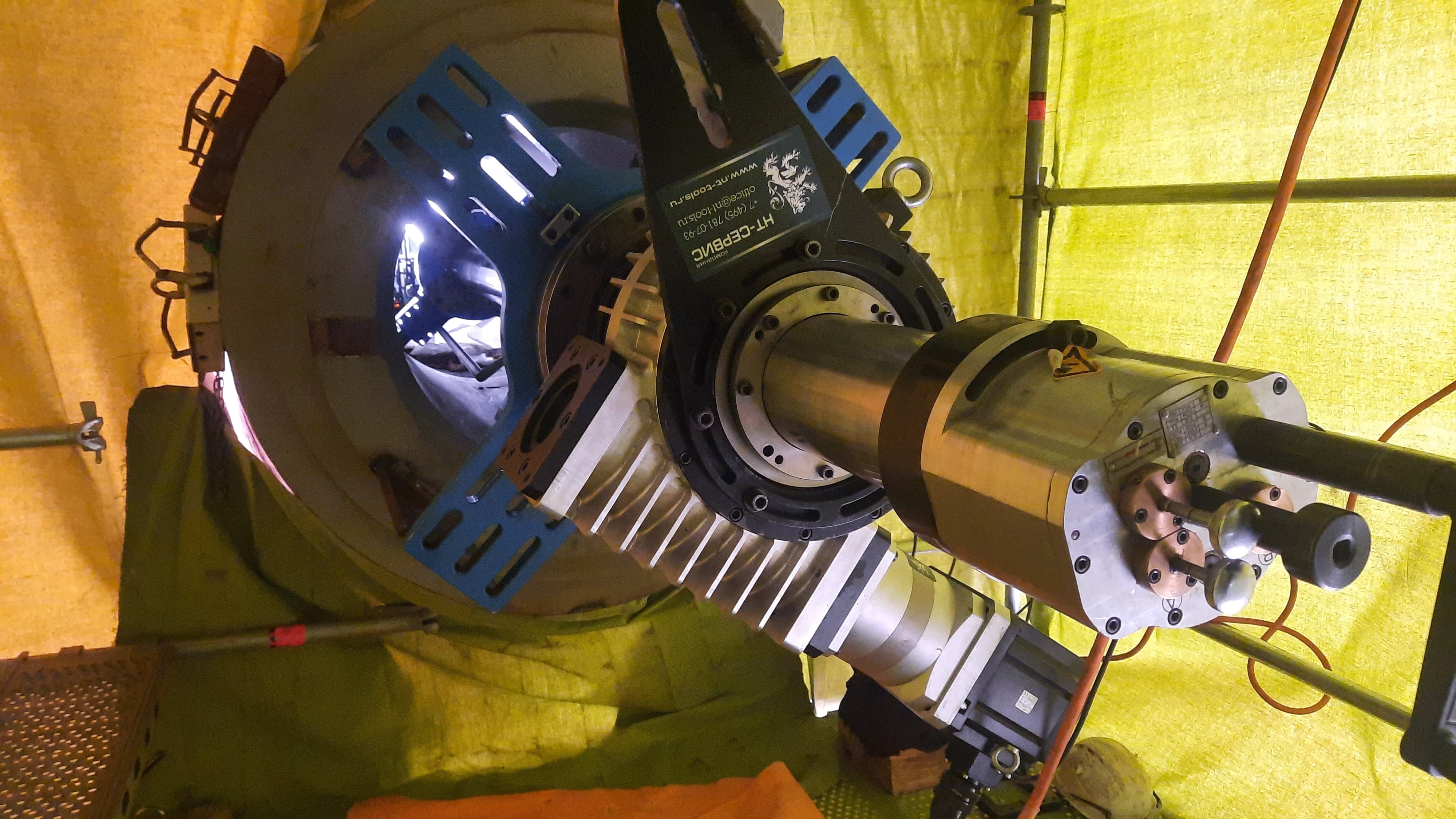

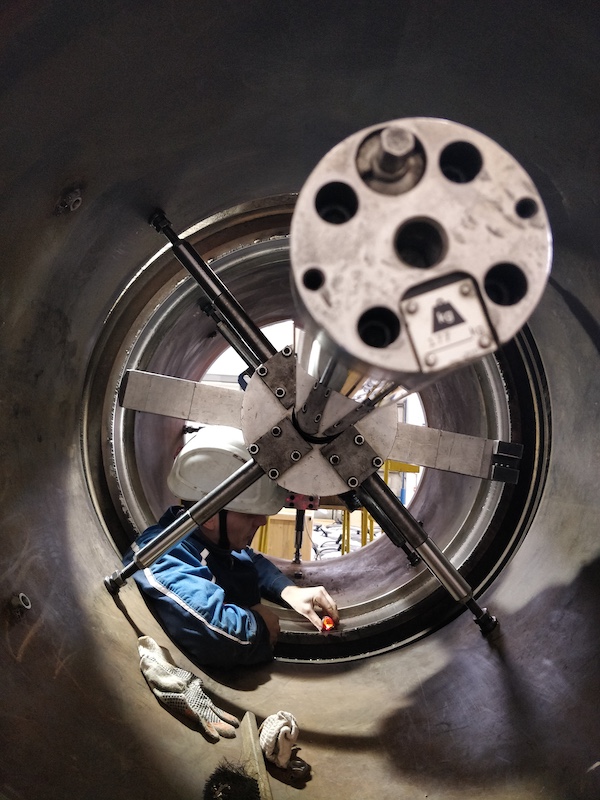

| PSW-B150 | 150 | 223,5 - 1200 | 223,5 - 1500 | до 6000 | Электрический Гидравлический |
| PSW-B220 | 220 | 350 - 1500 | 350 - 2200 | до 6000 | Электрический Гидравлический |

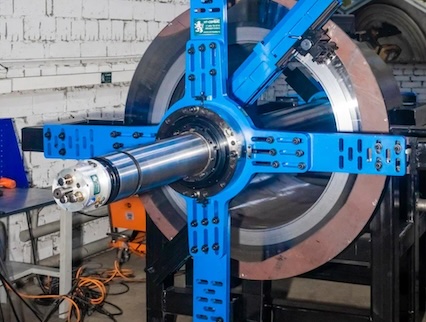

| PSW-B300 | 300 | 450 - 2500 | 450 - 3500 | до 12000 | Электрический Гидравлический |
ОПИСАНИЕ:
Мобильные расточные станки серии PSW-B «ПАРДУС» обеспечивают расточку диаметром 38 – 4500 мм. Качественные характеристики станков гарантируют точность, качество и скорость механической обработки, сопоставимыми с показателями стационарных станков. Высокоточные сферические опорные подшипники, системы ШВП премиум класса, расточные шпиндели, изготавливаемые по специальной технологии, механизмы приводов с повышенным ресурсом, обеспечивают бесспорное превосходство оборудования ПАРДУС на рынке мобильных расточных станков. Конструкция позволяет выполнять механическую обработку в любом пространственном положении, а также в условиях ограниченного пространства.
Все модели могут оснащаться различными системами привода вращения и осевой подачи: механическими, электрическими, гидравлическими. Возможность оснащения отдельных моделей наплавочными комплексами позволяет производить операции как по механической обработке, так и автоматической наплавке.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Соосная расточка в узлах и механизмах горной, строительной техники
- Ремонт узлов прокатного стана
- Восстановление соосных отверстий редукторов
- Ремонт узлов тяжелого оборудования и дробилок на ГОКах
- Соосная расточка втулок запорных устройств и шлюзов
- Расточка дейдвудных устройств, пера руля судов
- Механическая обработка внутренних цилиндрических поверхностей корпусов турбин, компрессоров, насосов

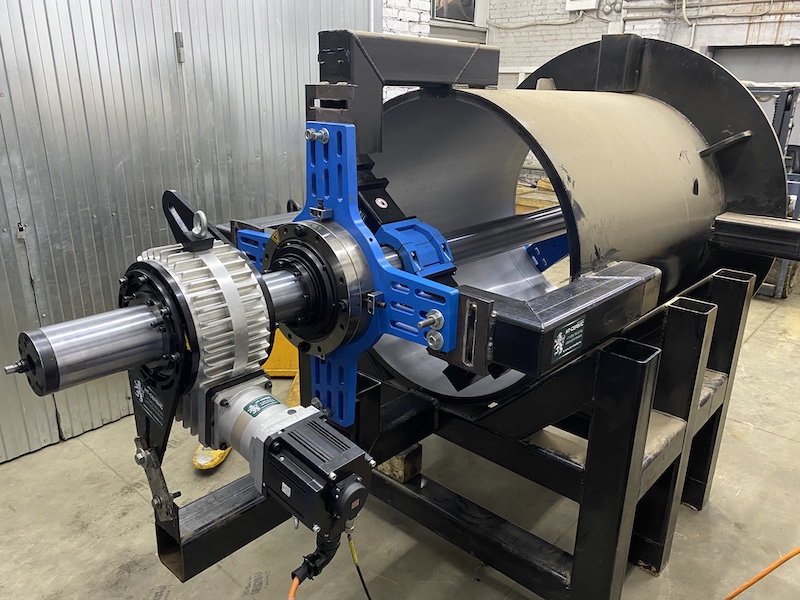

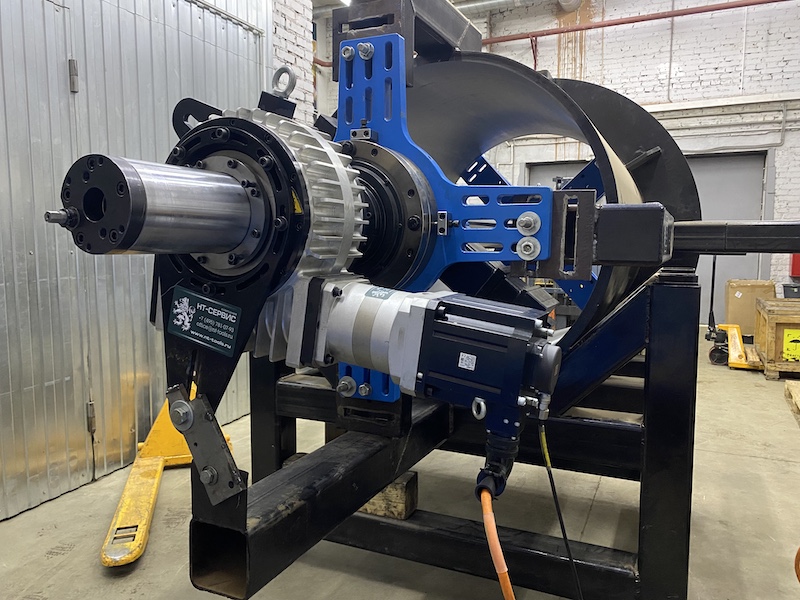

Обечайка транспортного упаковочного контейнера с внутренним диаметром 1506 мм, длиной 3926 мм. Задача – произвести расточку обечайки по всей длине до диаметра 1510 мм с допуском 0,5 мм на диаметр, обеспечить качество не хуже Ra 3,2.
Материал – нержавеющая конструкционная коррозионно-стойкая сталь.

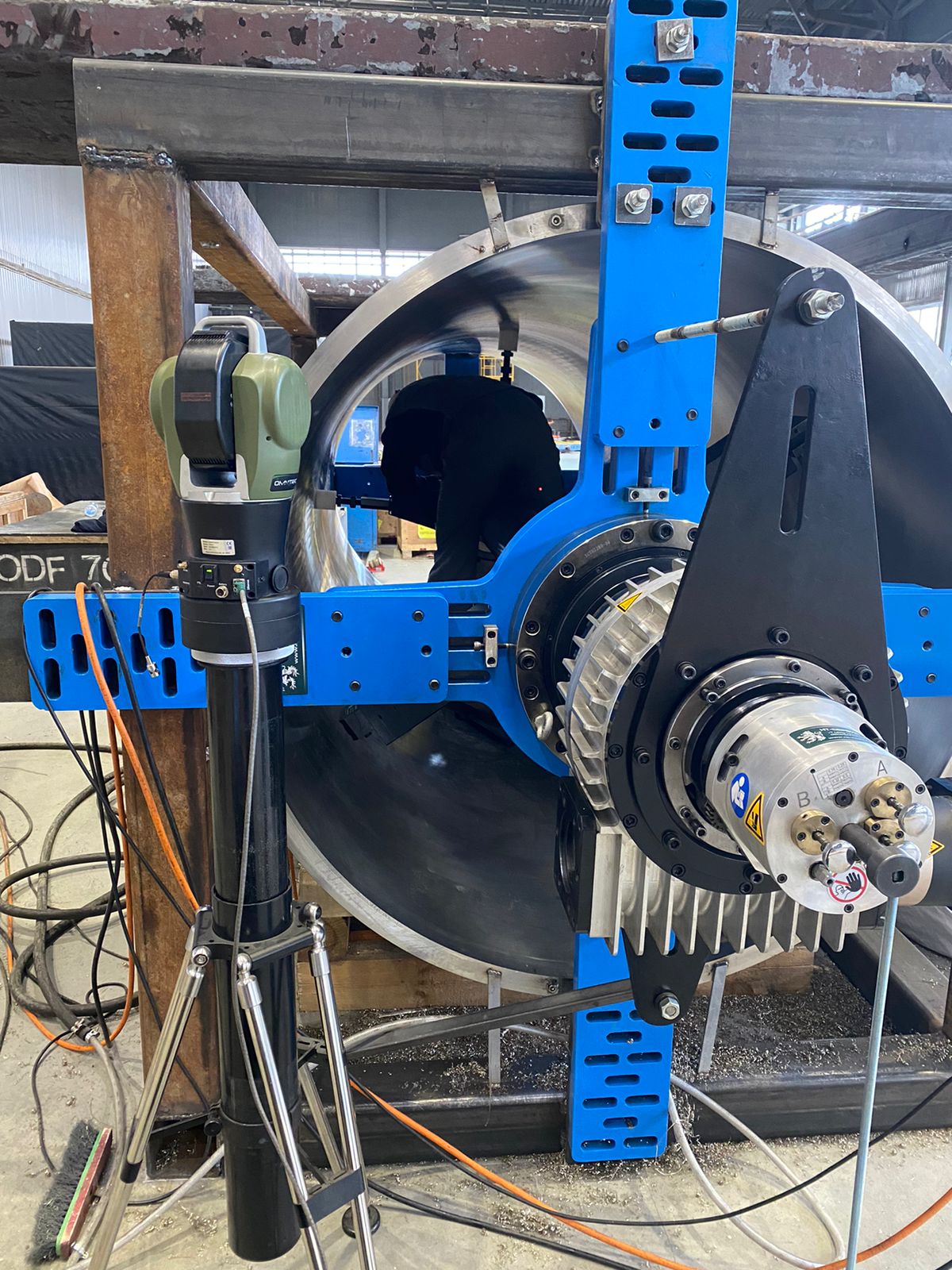

Механическая обработка производилась мобильным расточным станком PSW-B220 в комплектации с расточной штангой 5000 мм.
Результат – задача выполнена в полном соответствии с техническими требованиями в требуемый срок, обеспечен размер 1510 мм с предельным отклонением 0,3 мм.
