| Модель | Диаметры обработки (мм) | Диаметры монтажного закрепления по внутреннему диаметру (мм) | Скорость подачи (мм/об) | Тип монтажного закрепления | Тип привода | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Мобильные станки для обработки фланцев с универсальным типом закрепления
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

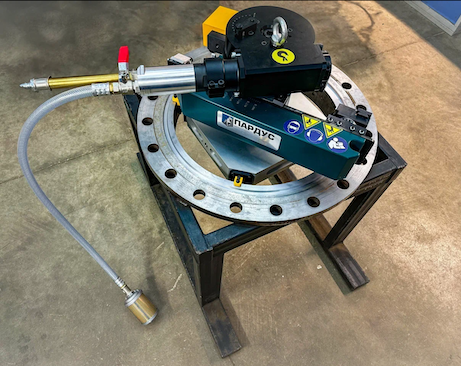

| PSW-F1000 | 144,8 - 1050 | 144,8 - 1000 | Плавнорегулируемая 0 - 0,9 | По наружному диаметру По внутреннему диаметру На торцевую поверхность | Электрический Пневматический Гидравлический | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

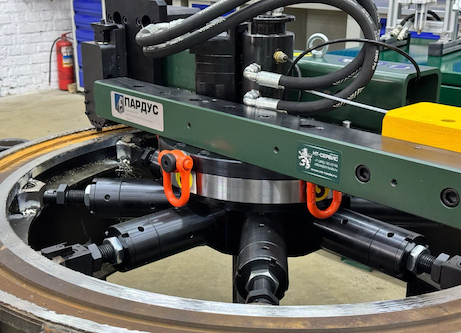

| PSW-F1200 | 508 - 1270 | 508 - 1270 | Плавнорегулируемая 0,02 - 0,9 | По наружному диаметру По внутреннему диаметру На торцевую поверхность | Электрический Пневматический Гидравлический | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

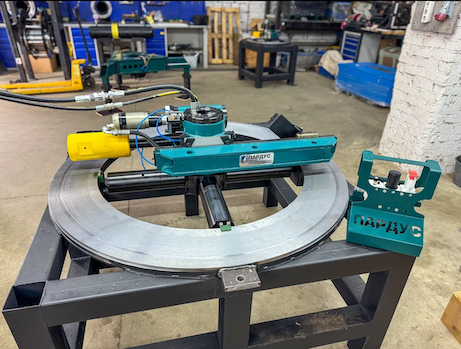

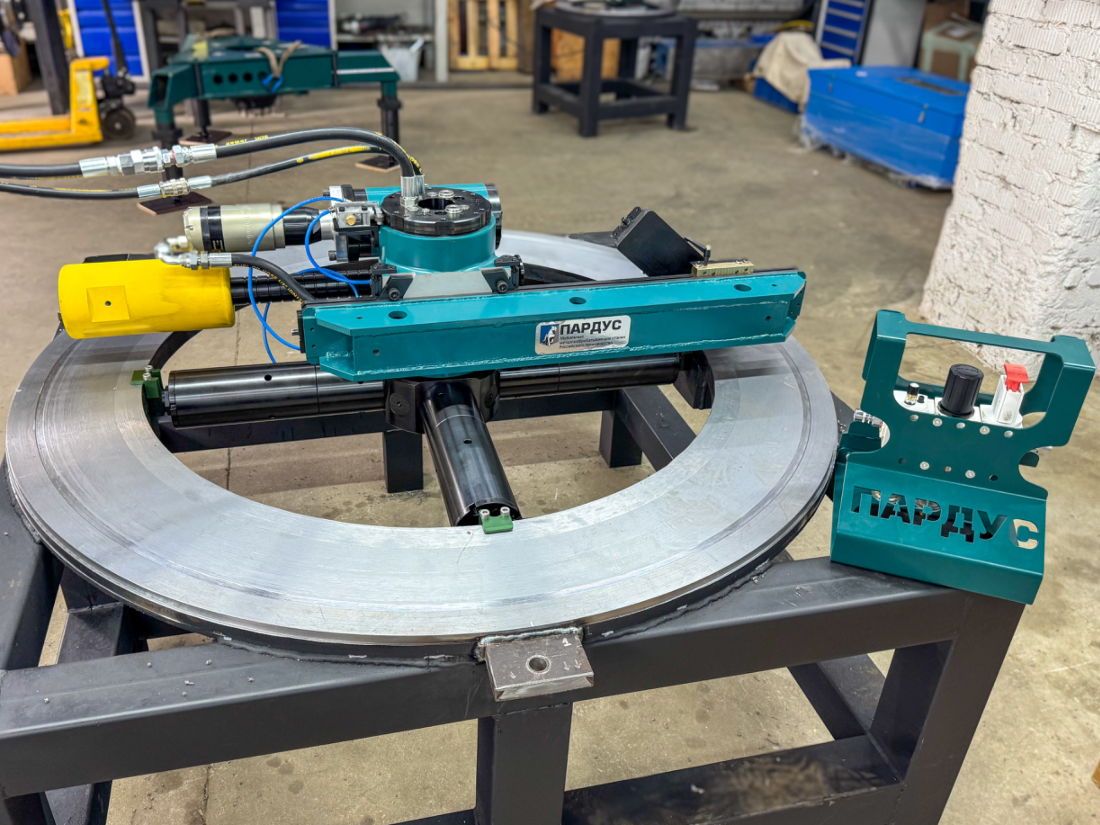

| PSW-F1500 | 299,5 - 1524 | 300 - 1450 | Плавнорегулируемая 0 - 0,9 | По наружному диаметру По внутреннему диаметру На торцевую поверхность | Электрический Пневматический Гидравлический | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

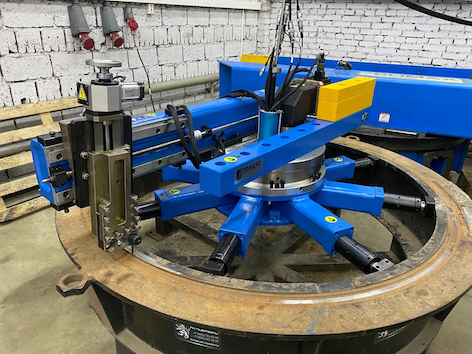

| PSW-F2000 | 765 - 2000 | 762 - 1850 | Плавнорегулируемая 0,02 - 0,9 | По наружному диаметру По внутреннему диаметру На торцевую поверхность | Электрический Пневматический Гидравлический | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

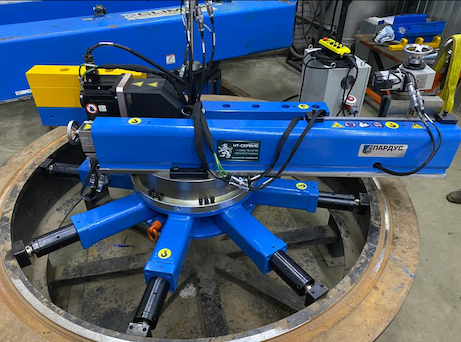

| PSW-F3000 | 1140 - 3050 | 1100 - 3000 | Плавнорегулируемая 0,02 - 0,9 | По наружному диаметру По внутреннему диаметру На торцевую поверхность | Электрический Пневматический Гидравлический | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Мобильные станки для обработки фланцев с внутренним диаметром закрепления
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

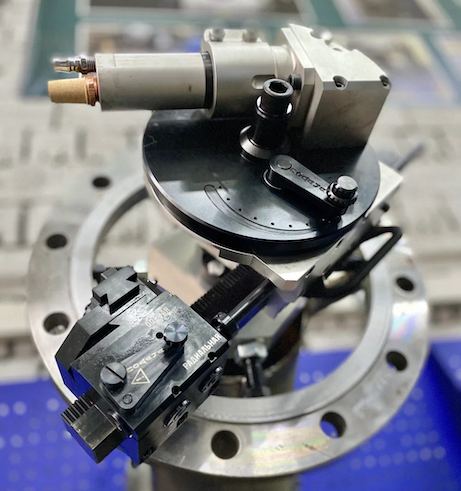

| PSW-F610 | 127 - 610 | 90 - 480 | Плавнорегулируемая 0 - 0,9 | - | Электрический Пневматический Гидравлический | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ОПИСАНИЕ:
Мобильные расточные станки серии PSW-F «ПАРДУС» для обработки торцевых и уплотнительных поверхностей фланцев, фундаментов диаметром от 25 мм - 8000 мм с креплением на внутреннем, наружном диаметре, либо на плоской поверхности. Станки универсальны в применении, поскольку способны решать задачи шлифовки, фрезерования и токарной обработки, скашивания кромок, внутреннего растачивания, обработки уплотнительных канавок
Отличительной особенностью является:
- Скорость обработки фланцев в 2-4 раза выше, чем у аналогов.
- Осевая и радиальная подача инструмента - автоматическая, плавнорегулируемая.
- Безопасная работа - регулировка скоростей подач и скорости вращения вынесена на не вращающиеся узлы станка.
- Диапазон обработки RTJ канавок в автоматическом режиме - шире чем у аналогов.
- Компактные габаритные размеры и легкий вес.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Обработка фланцевых соединений в нефтехимической и газовой промышленности
- Обработка уплотнительных поверхностей задвижек и клапанов
- Обработка уплотнительных поверхностей на теплообменных аппаратах
- Ремонт фланцевых соединений энергитического оборудования
- Формирование фасок на толстостенных патрубках и трубах
- Обработка трубных досок
- Обработка любого исполнения уплотнительных соединений, в том числе и под линзовые уплотнения

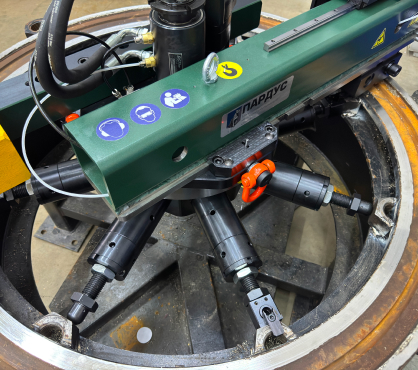

Для решения задач по ремонт уплотнительных поверхностей корпусов ГЦЭН-310, ГЦН-317 и корпуса ГЗЗ был разработан и произведен специальный мобильный станок ПАРДУС PSW-F1200 повышенной точности с тремя типами закрепления: внутренним, наружным и на торцевую поверхность корпуса ГЗЗ.
Проводом вращения был выбран гидравлический мотор-редуктор с повышенным крутящим моментом и гидравлической насосной станцией 7,5 кВт для обработки жаропрочных и нержавеющих сталей. Показатель неплоскостности на максимальном диаметре обработки не превысил 0,04 мм с шероховатостью < Ra1,6.
