| Модель | Диапазон диаметров обработки | Длина обработки | Тип привода | Диаметр расточной штанги (мм) | Диаметр расточки стандартный (мм) | Расширенный диаметр расточки (мм) | Длинна расточной штанги (мм) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ТОКАРНЫЕ СТАНКИ СЕРИИ PSW-KM
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

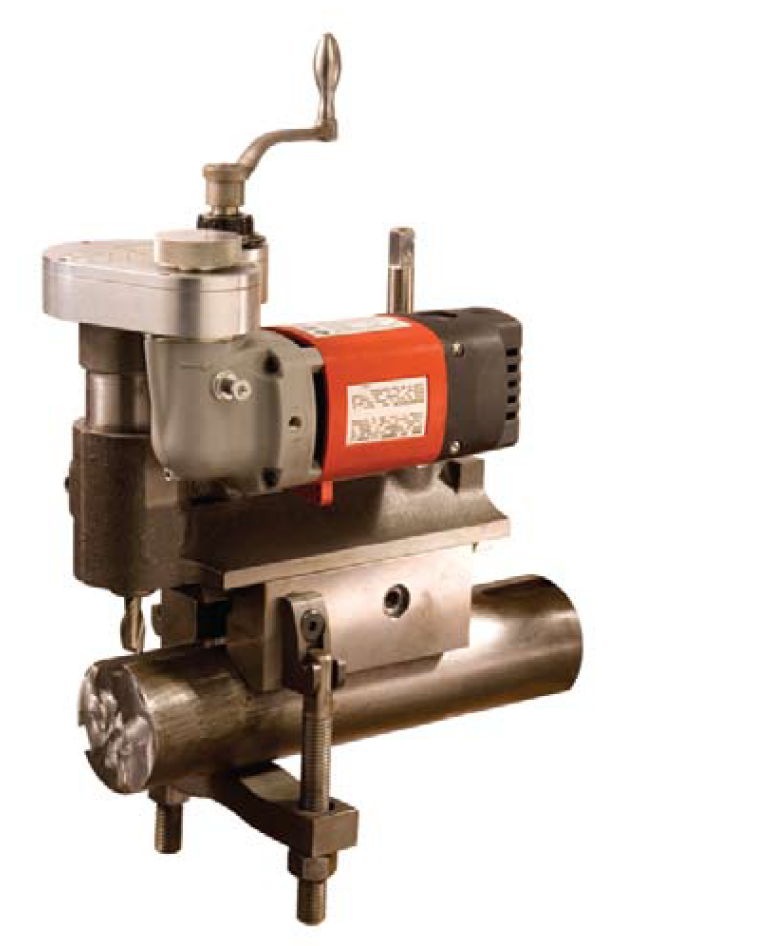

| PSW-KM30 | 19,1-266,7 | 155 | Электрический | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

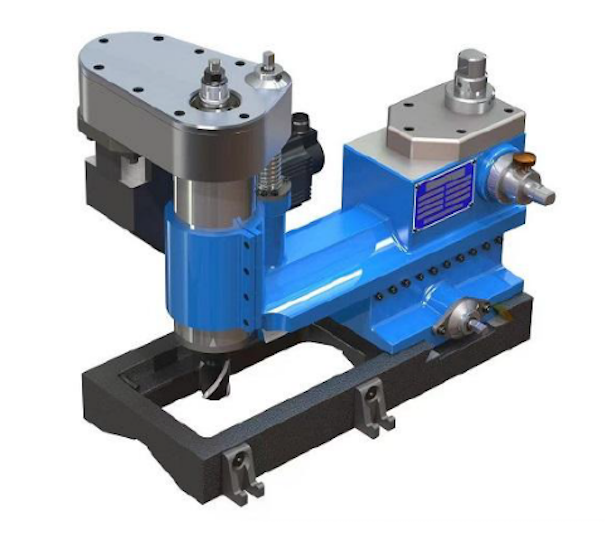

| PSW-KM40 | 100 - 600 | 205 | Электрический | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

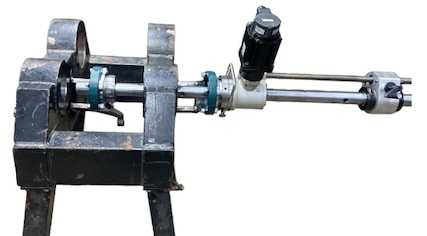

| PSW-B45 | Электрический Гидравлический | 44,45 | 46 - 400 | 46 - 400 | до 5000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ОПИСАНИЕ:

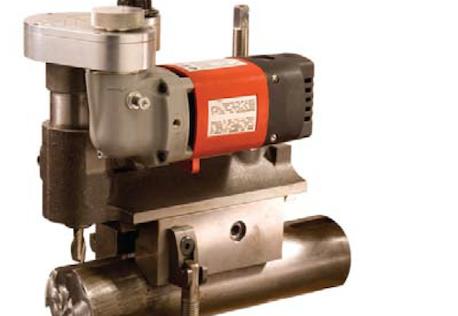

Мобильные фрезерные шпоночно-нарезные станки серии PSW-KM «ПАРДУС» совмещают в себе компактные размеры, производительность и удобство работы. Станки применимы для сверления отверстий в труднодоступных местах, нарезания шпон-пазов на цилиндических и конусных валах, нарезания пазов на металлоконструкциях. Универсальное монтажное основание обеспечивает автоматическое позиционирование станка в ось вала. Фрезерный шпиндель с редуктором обеспечивает высокий крутящий момент для работы с инструментами больших диаметров. Станку необходимо всего 38 мм свободного пространства на валу для закрепления станка и выполнения фрезерования шпоночного паза с на всю длину от торцевой поверхности вала.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Нарезание шпоночных пазов на цилиндрических валах
- Нарезание шпоночных пазов на конусных валах
- Нарезание шпоночных пазов на валах насосов
- Нарезание шпоночных пазов на валах/роторах моторов
- Нарезание шпоночных пазов на валах ротора турбины
- Нарезание шпоночных пазов на валах в целлюлозно бумажной промышленности
На вентиляционной установке была выполнена работа по восстановению шпоночного паза с целью предотвращения проворота подшипника станком ПАРДУС PSW-KM30. Диамер обрабатываемого вала 450 мм. Ширина шпоночного паза 40 мм, глубина шпоночного паза 24 мм, длина шпоночного паза 75 мм. Обрабатываемый материал Сталь 45. Работа была выполнена по техническому заданию качественно и в срок.
